GRINDLINE
線上直徑量測與磨床加工之自動補償
GRINDLINE 是擁有很高準確度及極佳靈活性的雷射量測系統，
特別設計用於量測經由連續進料式移動
或無心研磨機械加工完成之元件直徑；
非常理想用於研磨機械100% on-line監控和即時回饋調整。
 |

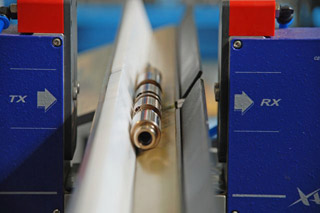

功能特性：GRINDLINE雷射檢測系統是專門設計用於經由連續進料式無心磨床大量加工之工件外徑的線上量測。
|
- 連續進料式量測方式：安裝在研磨機床工件研磨完成端，而不需要停止機器運轉再進行量測。
- 自動識別研磨完成工件形狀：Grindline軟體可過濾掉因形狀不平整所產生的量測誤差。
- 可量測最多10個不同直徑尺寸經研磨機械研磨完成之機械構成元件。
- 經連續進料式機構量測研磨完成元件之直徑及錐度。
- 完全公差比對及發出訊息剔除超出公差元件。
- 執行磨床自動調整，回饋補償磨床砂輪因磨耗所產生過大間隙。
- 完整統計報表可利用：記錄的資料可即時處理或下載至遠端電腦。
Grindline實際操作影片 |
選用GRINDLINE雷射檢測系統:
此雷射檢測系統適用於經無心磨床研磨加工，連續進料式單一直徑之量測
 |
 |
|
GRINDLINE.X40 |
GRINDLINE.X80 量測範圍:80mm 可量測直徑:0.75~78mm 重複性精度:可達 ± 0.3 µm |
|
詳細規格說明請點選下面圖片開啟 Grindlone_x_tw 雷射量測系統型錄
選用GRINDLINE+雷射檢測系統
此雷射檢測系統適用於經無心磨床研磨加工，連續進料式且多重直徑之量測
|
|
|
| GRINDLINE.XY13 量測範圍:40mm 可量測直徑:0.06~38mm 重複性精度:可達 ± 0.1 µm |
GRINDLINE.XY 量測範圍:80mm 可量測直徑:0.75~78mm 重複性精度:可達 ± 0.3 µm |
詳細規格說明請點選下面圖片開啟Grindlinr_p_tw 雷射量測系統型錄
優點與益處
- 零缺點的產品：提供100%檢驗，超出公差界限的工作元件，能夠立即察覺和剔除，
避免瑕疵品造成退貨風險或是客戶事後抱怨。
- 節省勞工人事成本：本控制系統操作簡易,不需專業操作員即可完成。
- 降低廢料產生：能夠即時把補償訊息回饋到磨床上作調整，以防止加工出超出公差之不良品。
- 品管控制是很容易做到：線上量測方式可隨機取樣以節省時間，並能把量測過程報告詳細列印，
以保証產品品質和製程能力。
優越功能特性
- 優越的靈活特性：由於此系統擁有寬廣的量測區域(40或80mm)，及專用的數據處理軟體，
能夠量測相當多種具有不同形狀和外觀尺寸的被測工作件，而且不須特殊裝置。 - 連續進料式特色：線上非接觸式量測操作方式能夠完成的檢驗被測工件，
而不需要停止或減速機器運轉再進行量測。 - 高精確度：本產品擁有世界專利的機械式自我校正系統，保證永久的測徑儀精確度，
不需要再重新校正雷射測徑儀。 - 適應於周遭環境溫度變化：自我校準系統能自動溫差補正，
即使在惡劣工廠操作環境中也能夠做精確地線上量測。 - 高量測判定速度：即使與高生產速度設備連線使用，也能夠在很短的量測瞬間獲得優越的重覆性。
- 完整的配件解決方案：Aeroel 提供一系列完整的附加配件，對於被測工件的清淨及移動，
保證讓整個系統擁有極高的工作效能。 - 競爭性地價格：連續進料式量測方式，不需要複雜及昂貴的操控設施，
只須一台雷射測徑儀即能量測被測工件上 數個不同的直徑。 - 三年保固：光學式量測方式，能避免使用接觸式探針組合常發生的磨損及再調整問題，
經過長時間測試証明 這雷射光源在連續狀況下有很長的操作壽命。 - 歐洲製造：GRINDLINE遵守歐盟最高品質和安全標準規範。
